新款5810/1300加长斜轨(光机图)
新款5810/1300加长斜轨(光机图)
产品详情

CK5810線性數控技術參數

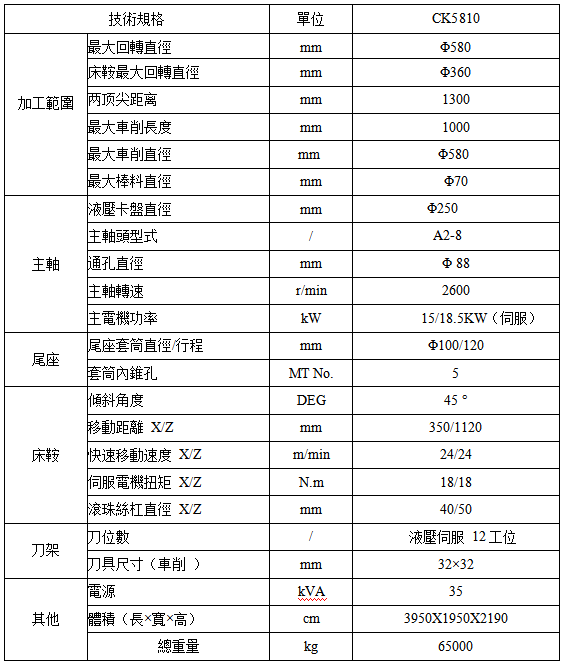

一、技術參數表


二、機床結構形式和技術特徵

1、45°斜床身與底座一體鑄造成型,高強度鑄鐵鑄,四方口字型結構、經有限元分析達较佳化佈置的加強筋、高強度鑄鐵材料、樹脂砂造型、經充分的二次時效及自然時效,使機床的基礎件具備高剛性並確保機床長期使用的穩定性;配合自動強制潤滑,大大減少進給運動的摩擦阻力,提高機床精度和壽命。

2、X、Z 軸均採用高精度、高負載能力、高可靠性的直線滾動導軌,配合自動強制潤滑,大大減少進給運動的摩擦阻力,提高機床精度和壽命;线性滚動磨擦降低磨擦阻力、提高加工精度,使機床的進給速度和定位精度更高稳定可靠。

3、主軸採用大直徑精密角接觸球軸承組合排列,或採用大直徑精密角接觸推力球軸承與雙列圓柱滾子軸承組合排列,15KW 強力主軸伺服電機傳動比1:3 驅動主軸,具有極好的剛度和低速下的大扭矩。

4、X、Z 軸滾珠絲杠採用預拉伸內迴圈螺母結構,絲杠支承軸承選用接觸角為60°絲杠專用球軸承,能承受較高的軸向載荷,確保了進給傳動裝置的剛性與精度。

5、機床電氣單元櫃密封性好,具有電器櫃空調,確保機床高溫、高濕環境下數控系統工作正常。

6、機床注重邊緣工藝的設計,防護可靠,強力切削、冷卻液強力高壓噴射時,無鐵屑、冷卻液飛濺洩漏機床之外。

7、液壓卡盤夾緊、鬆開可腳踏控制,方便快捷。

8、液壓壓力調整操作简单,錶盤顯示,調整规范、方便。

9、機床外觀設計新穎,面板操作方便。綜合其大功率、高精度、高性能等特點,該系列機床無疑是同類機型中具實力的產品。


三、機床結構特點

CK5810 數控車床是引進德國、臺灣等先進技術水準,滿足大陸市場對中、數控的需求。其整機的強度、動靜態剛性、主要部件的機械結構、防護、冷卻等均按車銑符合機床設計,是一款高剛性、高精度、易操作、造型美觀、防三漏效果理想的全功能數控機床,該機床採用高強度鑄鐵床身底座結構,45度斜床身結構,抗震性能優越。機床配備多工位伺服液壓刀塔,人性化的就近選刀方式。

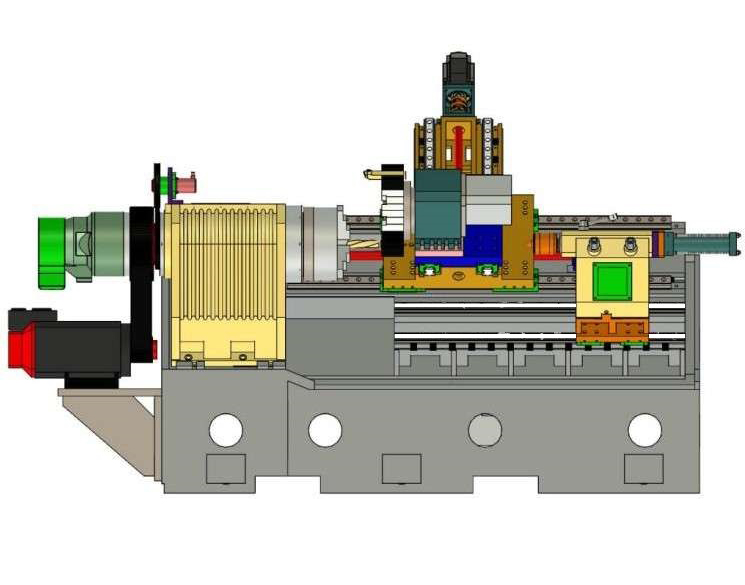

CK5810機床光機圖

四、隨機技術檔

1、數控系統操作手冊

2、數控系統維護手冊

3、隨機附件


五、執行標準

1、GB/T16462_1996 數控車床精度檢驗;

2、JB/T4368.3_96 數控車床技術條件;

3、GB9061_88 金屬切削機床通用技術條件;

4、ZBnJ50008.1_88 金屬切削機床機械加工通用技術條件其中:1)定位精度:(X)0.012mm、(Z)0.018mm

2)重複定位精度: (X)0.005mm、(Z)0.007mm

3)正反差值:(X)0.006mm、(Z)0.012mm

4)車削工件圓度: ≤0.01mm 六、標準配置

1、10 寸三爪液壓卡盤(含軟爪);

2、主軸電機:伺服電機,功率15KW;

3、12 工位液壓刀塔(含車、鏜刀座各2 支);

4、 移動手脈;

5、 集中自動油潤滑;

6、外置冷卻系統(含接屑盤、冷卻箱、冷卻泵);

7、 全防護鈑金外護罩及內部絲杠、導軌護罩;

8、 調整墊鐵;

9、工作照明燈;

10、工作警示燈;

11、 液壓站;

12、 数控系统:


七、可選配置

1、鏈板式排屑機

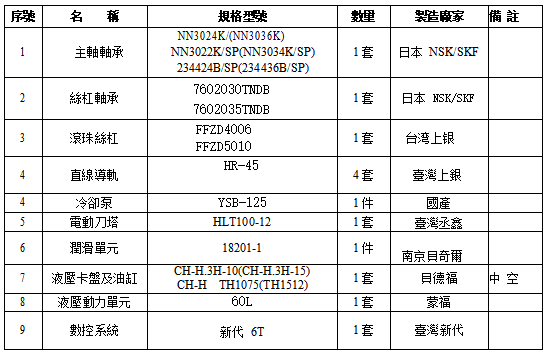

八、主要外購件
